Arquitectura Textil

Nos referimos a arquitectura textil como la arquitectura que emplea en gran medida materiales tensados. Estos materiales pueden ser membranas textiles, láminas ligeras o mallas de cables, entre otros.
Se trata de estructuras ligeras, que se componen de elementos únicamente tensados; generalmente, los materiales son pre-tensados antes de ser sometidos a esfuerzos externos.

Las velarias son un ejemplo de arquitectura textil, están compuestas de una lona especial, y cables tensores que le dan la forma. Son sumamente durables, 50 años aproximadamente, si se elaboran adecuadamente.
Existe un tipo de lona que no necesita mantenimiento, pues su composición permite que la suciedad y el polvo se limpien con la lluvia.

Las velarias son una estructura que trabaja de dos maneras según se considere:

• Como Vector activo refiriendose a los cables tensores que ejercen esfuerzo en un solo punto
• Como Superficie activa: si se considera la lona misma, pues los esfuerzos se distribuyen por toda la superficie.

Ejemplos Populares de Arquitectura Textil

Instalaciones Olímpicas de Munich



Práctica de Velarias

Hicimos una velaría basándonos en la burbuja de jabón, ya que esta adopta la superficie mínima si se forma entre dos elementos flexibles.

Materiales:

• Plantilla perfoset (20x20)
• Hilo
• Alambre flexible (50cm)
• Jabón líquido y glicerina
• Recipiente
• Palitos de madera

Elaboración de la sustancia jabonosa:

1. Llenamos el recipiente con agua

2. Agregamos el jabón líquido y revolvemos

3. Agregamos glicerina y revolvemos, asi aumentamos la resistencia de la burbuja

4. Probamos la formación y resistencia de la burbuja con un arillo hecho con un trozo de alambre

*Si la burbuja es demasiado frágil, se le puede agregar más glicerina a la mezcla para humectarla.

Para la elaboración de la velaria:
1. Colocamos dos palitos en el perfoset
2. Amarramos los hilos a los palitos, siguiendo la forma dibujada por el profesor. Nos aseguramos que queden suficientemente flexibles.
3. Terminados los amarres, sumergimos el modelo en la mezcla jabonosa.
4. Retiramos cuidadosamente y observamos la superficie formada.

Para la elaboración del domo:

1. Colocamos los alambres en el perfoset de manera que formaran dos arcos paralelos.

2. Amarramos los hilos asemejando la estructura en la que nos debíamos basar, siempre asegurándonos de que quedaran lo suficientemente flexibles para permitir la curvatura de la burbuja.

3. Una vez terminados los amarres, sumergimos el modelo completo en el recipiente, de manera que la mezcla empape toda la estructura.

4. Retiramos cuidadosamente y observamos las superficies formadas

En seguida, elaboramos un diseño de nuestra invención, siguiendo el mismo proceso.

Y finalmente, elaboramos un modelo basándonos en un diseño ya construido

*Este se buscó en el la base de datos de la pagina web Tensinet

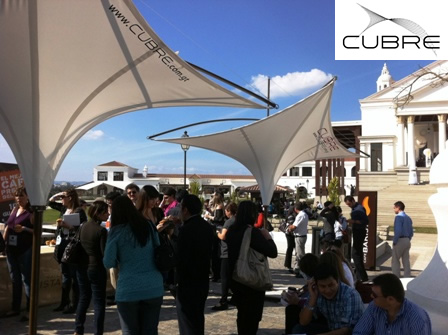

El proyecto se llama All Event Umbrellas, se encuentra en Guatemala

Y aquí nuestro modelo

Citas y Referencias Bibliográficas Formato APA

Una cita es una idea que se extrae de algún documento, de manera textual o parafraseada, que sirve para fundamentar un trabajo de investigación. La cita de coloca en el texto y se complementa con datos que identifiquen el documento.

Utilizamos citas para referir el fundamento de algún trabajo, para ampliar o reforzar una idea, o dar una definición.

La American Psychological Association (APA) señala que una cita debe incluir:

autor (o autores), año de publicación, y la página de la cual se extrajo la idea.

La APA (2006) utiliza las referencias en el texto con un sistema de citación de autor y fecha; todas las citas que aparecen en el texto deberán ordenarse alfabéticamente en una  lista de referencias bibliográficas al final del trabajo (p. 220).

Debemos citar:

• Opiniones, ideas o teorías de otras personas.
• Datos, estadísticas, imágenes o gráficas que no sean de conocimiento público.
• Cualquier referencia a palabras de otra persona.
• Parafraseo de las palabras de otra persona.

De tal forma, si queremos referir  de que fuente se fundamenta la información previa, se deberá hacer de la siguiente manera:

UNAM-DGB, 2010, http://www.dgbiblio.unam.mx/index.php/ayuda/170-como-elaborar-citas-y-referencias-bibliograficas-estilo-apa

Licencia Creative Commons

Esta es una licencia que condiciona como se puede hacer referencia a los trabajos publicados en este blog.

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 2.5 México.

Tensigrity

Tensigrity.

Tensigrity se refiere a un sistema que está en equilibrio, es estable por sí mismo y comprende un conjunto discontinuo de componentes comprimidos dentro de un conjunto continuo de componentes atirantados.

El concepto de tensigridad tiene sus orígenes en la antigua invención del tejido, pues revela en una manera directa las propiedades básicas y universales de las estructuras naturales como la modularidad, simetría axial, y estructuras geométricas elementales.

Historia e inventores.

Durante el verano de 1948, Fuller trabajo como profesor en el Black Mountain College. Por su parte, Snelson era por aquella época un estudiante de artes pláticas de la Universidad de Oregon, Snelson quedó prendado de lo que aprendió en aquellas clases y por eso comenzó a estudiar diversos modelos tridimensionales.

Como resultado creó estructuras de distintas índoles bajo la influencia de Calder, Albers y Fuller, que fueron evolucionando progresivamente hasta que finalmente acabaron generando un nuevo tipo de estructura hasta entonces nunca concebida.

Cuando al verano siguiente le mostró su trabajo a Fuller para preguntarle por su opinión, éste se dio cuenta de que tenía antes sus ojos la respuesta a la pregunta que se había estado planteando durante largo tiempo.

Al mismo tiempo pero independientemente,David Georges Emmerich empezó a investigar diferentes tipos de estructuras basadas en prismas tensados y sistemas tensegríticos mas complejos, que el denominaría “estrucures tendues et autotendants”

Incluso aunque al principio Fuller mencionara a Snelson como el autor del descubrimiento, después de un tiempo empezó a hacer referencia al mismo como “mi tensegridad”

A finales de 1949, Fuller escribió a Snelson comentándole que su nombre pasaría a los anales de la historia, pero algunos años más tarde cambiaría de opinión, insinuando a su alumno que se mantuviera en el anonimato durante algún tiempo mas. ¿Quién inventó la tensegridad? ¿O quién la descubrió? Resulta evidente que la respuesta no es tan evidente.

Resulta de interés desgranar uno a uno los conceptos englobados en la definición:
1      En equilibrio y estable por sí mismo: El sistema puede recuperar su posición original después de que alguna acción externa lo haya alejado de ella, y por sí mismo pues dicho equilibrio es independiente de cualquier condición ajena al mismo.

2     Comprimidos: cada componente ha de trabajar a compresión o tracción, no a ambas a la vez.

3     Tensión continua y compresión discontinua: los componentes comprimidos han de estar aislados entre sí, mientras que los que están sometidos a tracción crean un “océano” de tensión son discontinuidad entre nudo.4      Dentro: Un sistema tensegrítico se caracteriza por tener todos sus componentes comprimidos y dentro del propio sistema.

Aquí hay un ejemplo de cómo un tejido, el del pentágono, da lugar a una estructura con volumen, una canasta esférica.

Propiedades:

·   Las tensegridades destacan por su ligereza
·  No existen elementos redundantes puedo que cualquier nuevo elemento añadido sirve para conferirle mayor rigidez.
·  No dependen de la gravedad gracias a su auto-equilibrio pues son sistemas estables
·  Son sistemas enantimórficos, esto quieres decir que aparecen con igual geometría pero dispuesta en sentido inverso.
·  Poseen la propiedad de sinergia, donde el comportamiento de todo el conjunto no es predecible a partir del comportamiento de sus componentes considerados individualmente.
·  La rigidez del sistema depende de los materiales empleados.
-Son sensibles a las vibraciones.
·  Responden globalmente como un todo.
· “Elasticidad multiplicada”, o sea que cuando se separan dos barras de cierta distancia, el acortamiento de los tendones es muchísimo menor que esta distancia.
·  La respuesta a las cargas impuestas  no es lineal, como resultado, son mas flexibles a cargas moderadas pero su rigidez aumenta a medida que dicha fuerza aumenta.

Ejemplos populares de "Tensigrity"



                                                    "Project Eden"

         "Millennium Dome"

Práctica de "Tensigrity"

Materiales:

*Ligas
*Palitos de madera
*Segueta

1. Seleccionamos solamente 6 palitos de madera.

2. A éstos, les hicimos unos pequeños cortes, donde mas adelante, entrará la liga.











 Los 6 palitos de madera quedaron de la siguiente manera:

3. Posteriormente se metieron las ligas en los huecos que se le hicieron a los palitos.



Cabe mencionar que todas las ligas quedaron metidas en los palitos de la siguiente manera:

4. Después comenzamos a seguir los pasos de "Tensigridad", hasta obtener nuesttro modelo únicamente con 6 palitos.

Realizamos el mismo procedimiento, solo que esta vez, el modelo quedo formado con 16 palitos de madera.

Y finalmente hicimos un modelo con 30 palitos.
